ZYFY系列方形搖擺篩又稱往復篩、精搖篩，一種多用途新型篩分設備，其全新的設計理念和獨特的結構，使之成為接近手工篩分作的篩分機，成就了方形搖擺篩幾近完善的篩分效果。從運行軌跡來看，方形搖擺篩是一種非線性慣性振動
篩。由于結構和工作原理的獨特性，使得方形搖擺篩特別適用于對細小大產量分級處理。ZYFY系列方形搖擺篩是一種高精度大產量的高 效篩分設備，解決了傳統篩分設備追求高精度而犧牲產量、追求大產量又迫使篩分精度下降的難題。方形搖擺篩為全封閉結構，不存在物料粉塵外溢的現象。

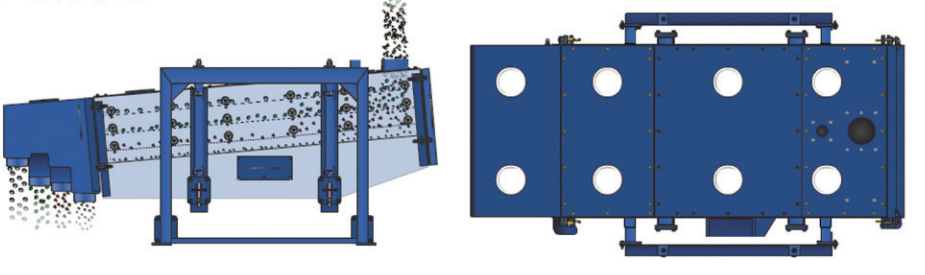

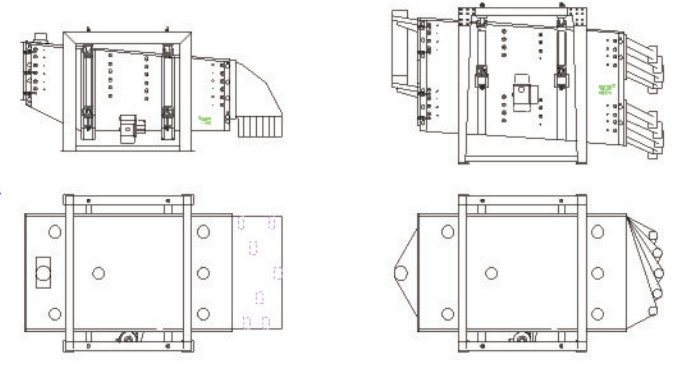

結構示意
工作原理
ZYFY系列方形搖擺篩的工作原理為，篩機起動后，篩機搖動體即篩箱在慣性力的作用下作圓周往復運動，篩稍帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于面孔徑的物料通過席孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。
性能特點
1、處理量大，高達5倍的單位面積產出。
2、設計精巧、結構獨特，有效達7級分離，分精度高達90-95%
3、配置清網助篩裝置，篩網不堵塞。
4、低頻率、小負荷，零部件壽命提高5-10倍。
5、安裝簡單、維護便捷，20分鐘可完成換網，噪音<75分貝。
6、整體全封閉，無粉塵污染。
應用范圍及行業
化工、食品、制糖、陶粒、采礦、冶金、飼料、醫藥、建材、礦山、糧食、造紙等多種行業顆粒的大處理量分選，具有無可替代的先進、有效篩選能力。
經典應用行業
白云石、石英砂、尿素、純堿、壓裂砂PVC切片、鹽業、陶粒、耐火材料等
技術參數
| 型號 | 篩分面積 (㎡) | 篩分面積 (㎡) | 層數 | 回轉頻次 (r/min) | 篩箱行程 (mm) | 功率（KW） | 外形尺寸 | ||||
| 單層 | 復合 | 長 | 寬 | 高 | |||||||
| 單層 | 符合 | ||||||||||
| 1036 | 3.6 | 3—8 | 1-10 | 180-260 | 25-60 | 2.2 | - | 4450 | 1700 | 1920 | - |
| 1236 | 4.32 | 180-260 | 25-60 | 3 | - | 4450 | 1900 | 1920 | - | ||
| 1536 | 5.4 | 180-260 | 25-60 | 5.5 | 7.5 | 4450 | 2200 | 1920 | 2750 | ||
| 1836 | 6.48 | 180-260 | 25-60 | 7.5 | 11 | 4450 | 1500 | 2300 | 2750 | ||
| 2036 | 7.2 | 180-260 | 25-60 | 11 | 15 | 4450 | 2700 | 2300 | 2750 | ||

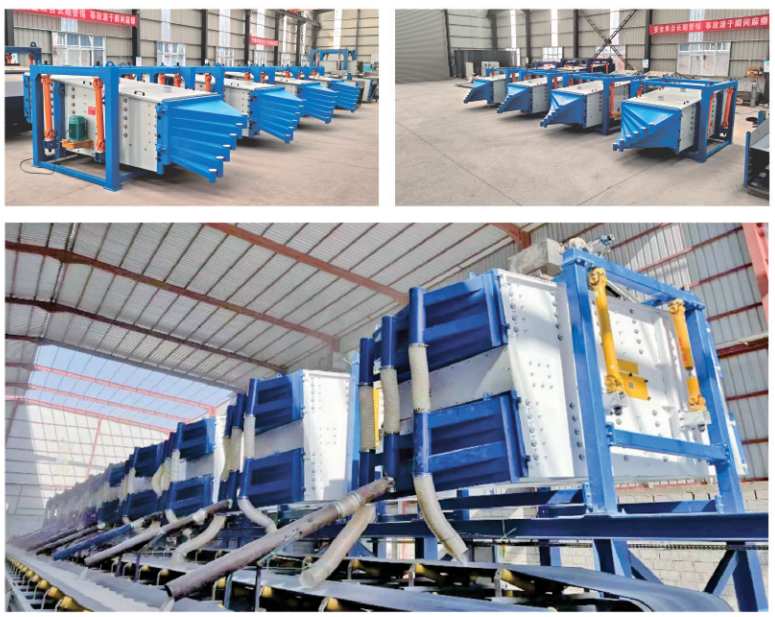

使用現場照片
